3D-Laserscanning von Fabrikhallen für eine präzise Bestandsdokumentation
Das Interdisziplinäre Kompetenzzentrum für Baugeschichte (InKA) der Universität Siegen hat mit Hilfe von 3D-Laserscanning Fabrikhallen erfasst. Die vermessene Fläche betrug etwa 10.000 m² und bildete die Grundlage für die spätere CAD-Modellierung in Graphisoft ArchiCAD.
Warum die digitale Erfassung von Fabrikhallen wichtig ist
Produktionshallen und Industrieanlagen beinhalten komplexe Geometrien, Versorgungseinrichtungen und technische Installationen. Ohne aktuelle As-Built-Daten können folgende Probleme auftreten:
- Diskrepanzen zwischen physischen Strukturen und vorhandenen Plänen
- Ungenauigkeiten bei Umbauten oder Erweiterungen
- Verzögerungen durch wiederholte manuelle Vermessungen
Ein vollständiger 3D-Laserscan liefert eine präzise, zusammenhängende digitale Darstellung der Anlage und ermöglicht effiziente Planung und Konstruktion.
So wurde die Fabrikhalle erfasst – FARO Photon 80 und Punktwolkenaufnahme

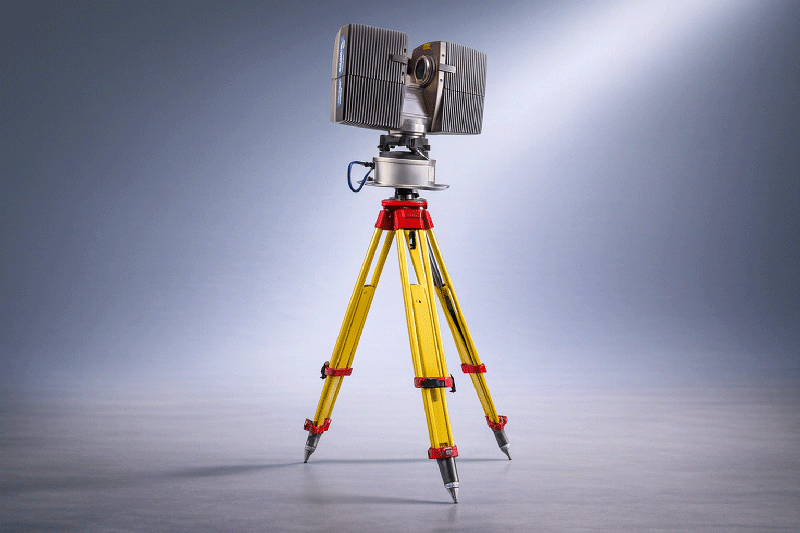

Die Scanfeldgröße betrug ca. 10.000 m², erfasst mit einem FARO Photon 80 Laserscanner.
- Anzahl der Scans: 80
- Datenvolumen: ca. 70 GB
- Erfasste Geometrie: komplette Innenbereiche und Versorgungsleitungen
Auf diese Weise wurde sogar geometrisch komplexe Infrastruktur vollständig dokumentiert.
Registrierung der Punktwolke in FARO Scene

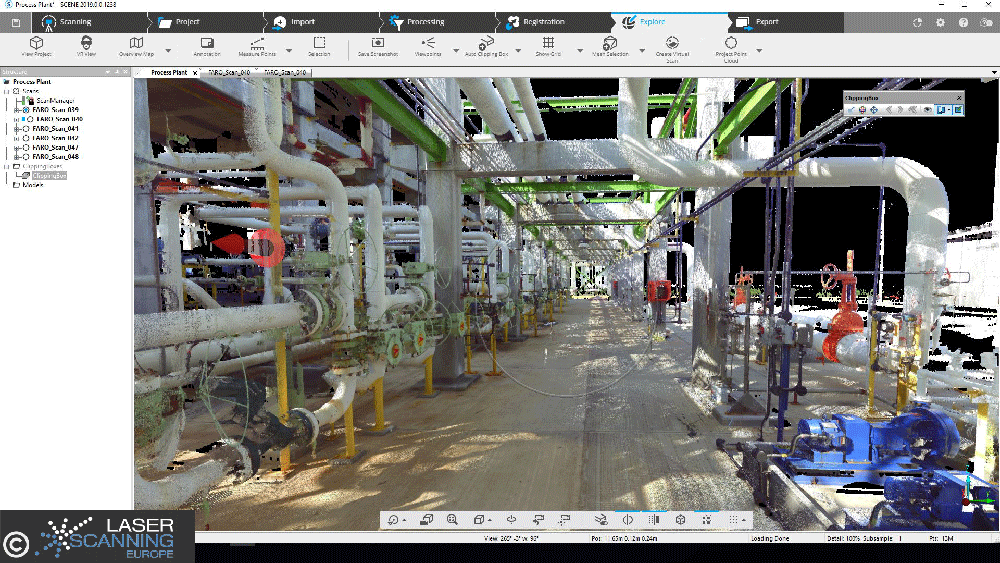

Nach der Datenerfassung wurden alle Scans in FARO Scene registriert und zusammengeführt. Das sichert:
- korrekte Ausrichtung aller Scans
- eine einheitliche Punktwolke für das gesamte Objekt
- konsistente Koordinatensysteme für die Weiterverarbeitung
Die einheitliche Punktwolke bildet die Basis für Planableitungen und CAD-Modelle.
Ableitung von Plänen und Schnitten aus der Punktwolke
Die registrierte Punktwolke wurde in PointCab Origins ausgewertet. Mit der Software konnten Grundrisse und Schnitte an beliebigen Positionen definiert werden. Die Ergebnisse umfassten:
- maßstabsgetreue orthografische Bilder
- „Tiling“ zur Anpassung der Datenmenge für verschiedene CAD-Systeme
- exportierbare Formate für alle gängigen CAD/BIM-Programme
PointCab Origins reduzierte die Rohdaten auf handhabbare Dateigrößen, die anschließend problemlos in Graphisoft ArchiCAD überführt werden konnten.
Warum 3D-Erfassung für Industrieanlagen wichtig ist
Dieses Projekt zeigt die Vorteile des Laserscannings bei der Erfassung technischer Gebäude:
- Vollständige Abdeckung: Struktur, Installationen und Versorgungseinrichtungen in einer einzigen Punktwolke.
- Hohe Genauigket: Skalierte Orthobilder mit hoher Präzision bis zu wenigen Millimetern pro Pixel.
- Flexible Exporte: Anpassbarer Datenexport für CAD/BIM.
- Effiziente Planung: Direkte Nutzung der ermittelten Daten in Planungssoftware reduziert Nacharbeit und Verzögerungen.
Für Produktions- oder Industriehallen ist 3D-Laserscanning heute ein etabliertes Verfahren, um verlässliche Bestandsdaten als Grundlage für Umbauten, Erweiterungen oder Modernisierungen zu schaffen.
